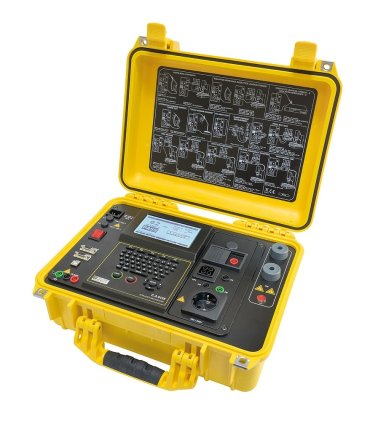

C.A.6155 Certificatore di quadri elettrici EN61439 ed equipaggiamento elettrico delle macchine EN60204 Chauvin Arnoux
Art. #: 560CA6155
Disponibilità:
Prodotto obsoleto – Fuori produzione
C.A.6155 Certificatore di quadri elettrici EN61439 ed equipaggiamento elettrico delle macchine EN60204 Chauvin Arnoux

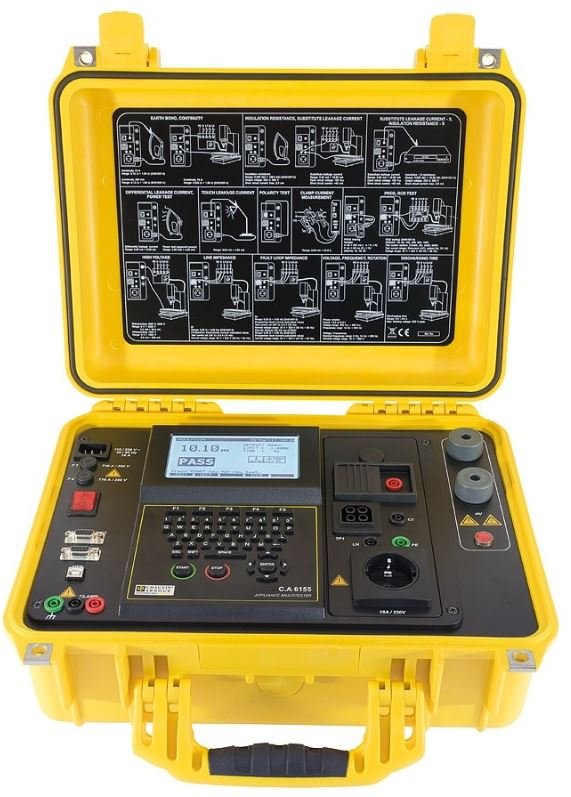

C.A 6155 è uno strumento multifunzione per il controllo e la certificazione, secondo le norme europee, di quadri elettrici (EN61439) ed equipaggiamento elettrico delle macchine (EN60204) e test differenziali anche di tipo B. C.A 6155 consente di realizzare tutte le misure necessarie per controllare la sicurezza degli apparecchi elettrici portatili, delle macchine e dei quadri elettrici.
È quindi ideale per eseguire test necessari per la certificazione della sicurezza elettrica
degli apparecchi nell’ambito delle verifiche di conformità a fine produzione, per i controlli periodici o per la manutenzione. C.A. 6155 è conforme alle norme EN 60204, EN 61439, VDE 0701/0702
Le verifiche si suddividono in quattro categorie a seconda della norma applicata:
- Verifica dei quadri elettrici in conformità alla norma EN 61439-1
- › Verifica delle macchine in conformità alla norma EN 60204-1
- › Verifica degli apparecchi elettrici portatili in conformità alla norma VDE 0701/0702
- › Altri test: grazie alle numerose funzioni disponibili, lo strumento C.A 6155 è ideale anche per verifiche di sicurezza elettrica previste dalle norme di altri settori.
CARATTERISTICHE PRINCIPALI
- Prove di sicurezza elettrica su apparecchi elettrici portatili, macchine e quadri elettrici
- secondo le norme europee EN 60204-1 e NUOVA EN 61439-1
- Display digitale e tastiera alfanumerica
- Test dielettrico: 1000 - 1890 - 2200VAC
- Test isolamento: 250 - 500VDC
- Test continuità: 200mA / 10A
- Test interruttori differenziali: Tipo A, AC, B, G, S
- Tempo di scarica, tensione di contatto, corrente di dispersione
- Memoria interna fino a 6000 misure
- Misura di continuità: 200mA e 10A
- Tensione di contatto senza intervento del differenziale
- Corrente di dispersione
- Misura impedenza dell'anello di guasto (Zs) e impedenza di linea con calcolo di corrente di corto-circuito
- Rotazione fasi
- Soglie allarmi programmabili
- Interfacce comunicazione USB e RS232
- Sequenze test automatici tramite software PC

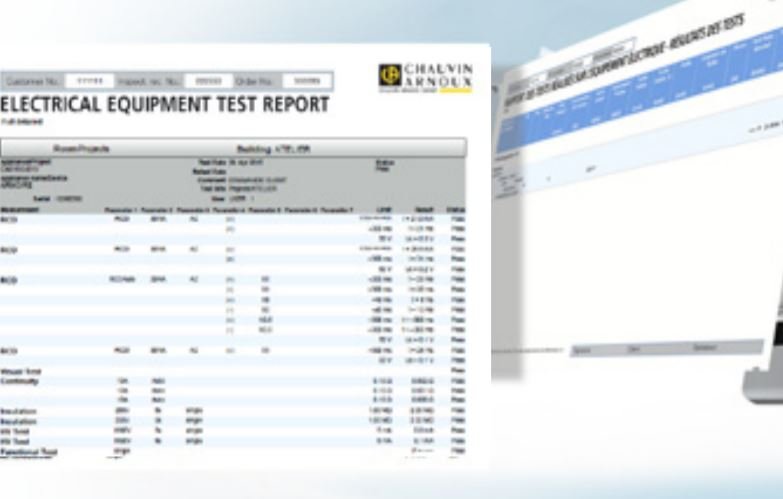

Software PC ‘‘CA Link’’ per creare report di misura in modo semplice, in conformità alle normative vigenti.
Il software PC fornito facilita l’analisi dei dati di misura permettendo di:
- Download dei risultati delle prove su PC per salvarli in un database e creare report
- Upload dei risultati dal PC allo strumento per confrontare direttamente sul campo le misure effettuate rispetto alle ispezioni precedenti

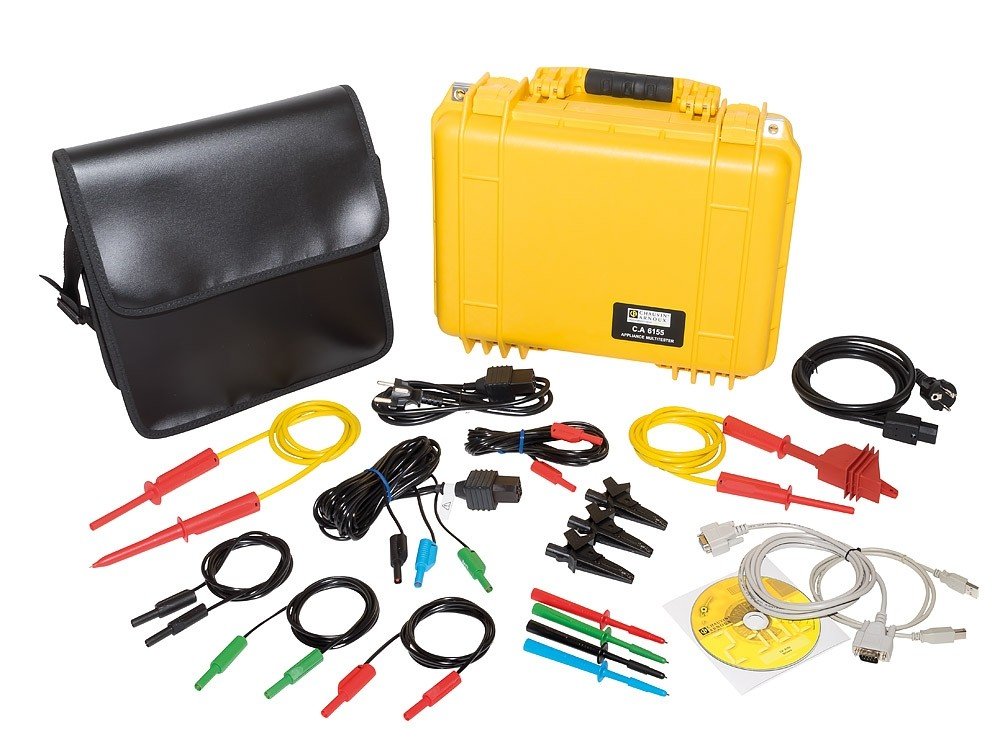

CARATTERISTICHE DELLA FORNITURA:
Codice prodotto: C.A 6155, P01146002
- 2 cavi di test alta tensione (2 m)
- Puntale alta tensione (R)
- Terminale a coccodrillo alta tensione (R)
- Cavo di test (1,5 m)
- Cavo di test 3 fili separati (3 m)
- Cavo di test (1,5 m - V)
- Cavo di test (1,5 m - N)
- Cavo di test (1,5 m - R)
- Cavo di test (4 m - R)
- Puntale di misura (B)
- Puntale di misura (V)
- Puntale di misura (N)
- Puntale di misura (R)
- 3 pinze a coccodrillo (N)
- Software PC (CD-ROM) con cavo RS232 e USB
- Manuale d’uso in 5 lingue (CD-ROM)
- Scheda di sicurezza in 5 lingue
- Test report
