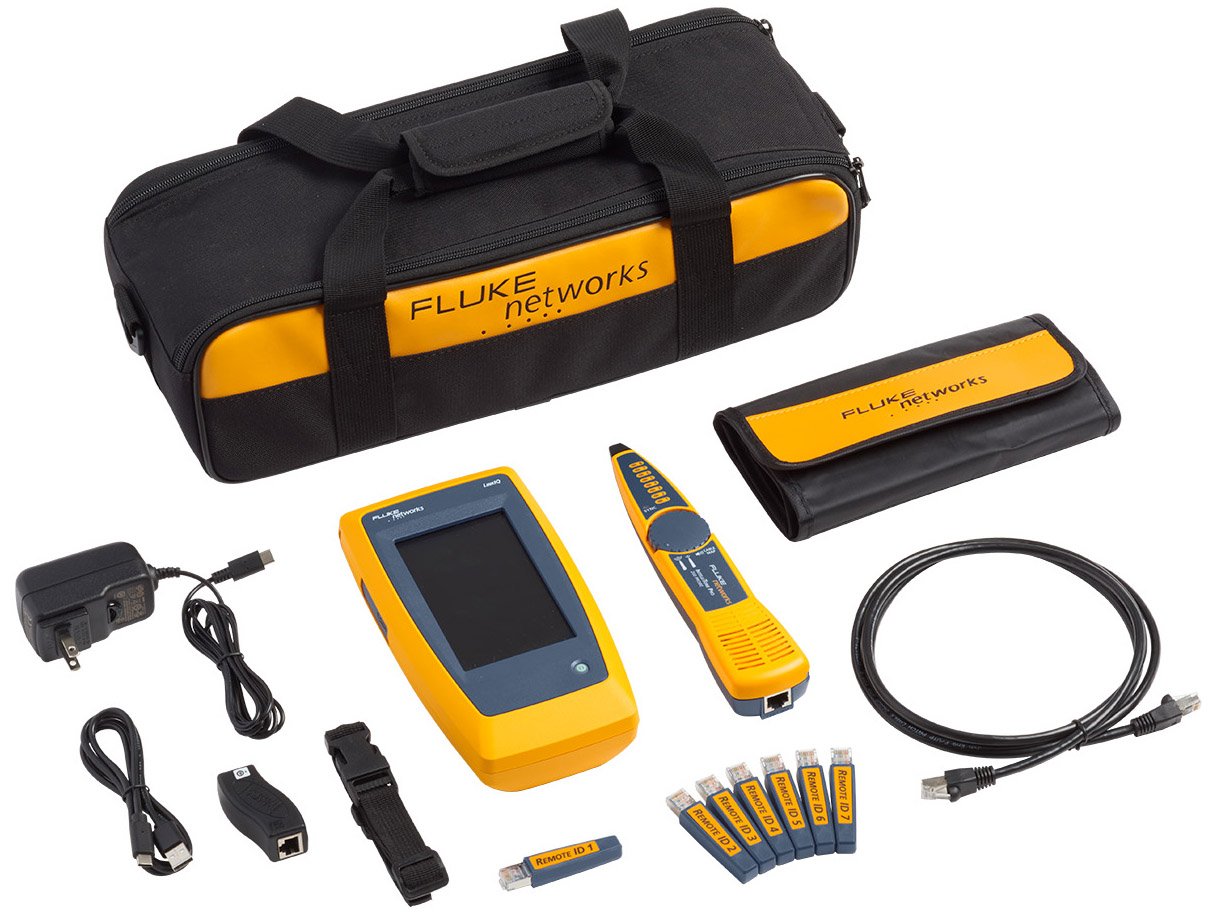

Fluke Networks LIQ-KIT LinkIQ Cable+Network Tester con sonda IntelliTone

LinkIQ™ misura lunghezze fino a 305 m e indica la distanza da guasti quali interruzioni, cortocircuiti e cavi non terminati. L'utilizzo dell'ID remoto consente di ottenere una mappatura completa dei doppini in modo da identificare i doppini con cablaggio errato oppure spaiati. La

principale caratteristica del test sui cavi con il LinkIQ™ è quello di testare le prestazioni dei cavi e qualificare la larghezza di banda del cablaggio, da 10BASE-T a 10GBASE-T (10 Mb/s fino a 10 Gb/s). LinkIQ™ esegue questi test tramite misurazioni basate sulla frequenza. L'utilizzo di misurazioni basate sugli standard IEEE assicura che i collegamenti testati soddisfino i requisiti di prestazioni rispetto ad altri tester che dimostrano solo che i dispositivi sono collegati e sono in grado di comunicare tra loro. Gli operatori possono impostare requisiti di prestazioni da 10 Mb/s a 10 Gb/s per una semplice indicazione “passato/fallito” (pass/fail).

Mentre lo standard PoE semplifica l'installazione di dispositivi come videocamere di sicurezza e punti di accesso, un sondaggio condotto dalla Ethernet Alliance su oltre 800 installatori, integratori e utenti finali ha rilevato che quattro intervistati su cinque hanno riscontrato difficoltà nell'integrazione dei sistemi PoE. In parte, è possibile tenere conto del fatto che l'IEEE offre tre standard PoE, il termine "PoE" non è registrato e vi sono una varietà di implementazioni non conformi agli standard. Per semplificare l'installazione e la risoluzione dei problemi PoE, LinkIQ visualizza i doppini in cui viene fornita l'alimentazione, inclusi i diversi livelli di potenza e i doppini per implementazioni a doppia firma. Inoltre, LinkIQ posizionerà un carico sulla connessione per garantire che l'alimentazione teorica venga effettivamente erogata dallo switch nell'infrastruttura di cablaggio.

LinkIQ fornisce capacità di documentazione complete dei test eseguiti. È possibile memorizzare fino a 1.000 risultati nel tester, richiamabili e con nomi descrittivi. I nomi e i numeri dei test incrementano automaticamente in modo progressivo man mano che vengono salvati ("Allegato B-1", "Allegato B-2", "Allegato B-3", ecc.) e ciò consente di risparmiare molto tempo durante il test dei cavi in sequenza. I dati dei report possono essere esportati su un PC a scopo di documentazione. LinkIQ utilizza LinkWare™ PC, il software di creazione di report di Fluke Networks, che supporta una varietà di tester da 20 anni a questa parte ed è di fatto la soluzione di reporting del settore con decine di migliaia di utenti attivi. LinkWare può essere utilizzato per memorizzare i risultati e generare report in formato PDF.
