Fluke SMFT-1000/KIT Tester Multifunzione per Impianti Fotovoltaici con Analizzatore Curva I-V
Art. #: 560FLK-SMFT1000KIT
Disponibilità:
ordinabile
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 5.499,00 € | 6.708,78 € |
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Fluke SMFT1000 KIT - Tester Multifunzione per la Verifica degli Impianti Fotovoltaici
- Soluzione di test completa per gli impianti fotovoltaici che soddisfa le norme IEC 62446-1 per i test di Categoria 1 e di Categoria 2
- Misurazione della tensione a circuito aperto ( VOC ) sul modulo/sulla stringa FV fino a 1000 V DC
- Misurazione della corrente di cortocircuito ( ISC ) sul modulo/sulla stringa FV fino a 20 A DC
- I risultati della curva I-V sul posto confrontano i dati della curva I-V del produttore con i dati misurati sullo schermo dell’analizzatore
- Compatibile con il software di gestione dati Fluke TruTest™
Verifica che i sistemi fotovoltaici funzionino erogando la potenza ottimale e in modo sicuro con il tester multifunzione
Fluke SMFT-1000
con tracciamento della curva I-V. Ideato per i professionisti del settore fotovoltaico che forniscono servizi di installazione, messa in servizio e manutenzione per impianti che funzionano a un massimo di 1000 V DC, l’SMFT-1000 fornisce una soluzione completa di test degli impianti fotovoltaici conforme alle norme
IEC 62446-1
. Grazie al software
TruTest™ di Fluke
, i dati ottenuti dai test di installazione e messa in servizio del sito elettrosolare possono essere facilmente importati, organizzati e analizzati per creare agevolmente report senza necessità di disporre di un computer portatile sul posto.
Funzionalità di test cruciali per l’ispezione periodica degli impianti fotovoltaici
Test di sicurezza a sequenza completa – Categoria 1 IEC 62446-1:
- Resistenza di terra di protezione (Rpe)
- Tensione a circuito aperto (Voc)
- Corrente di cortocircuito (Isc)
- Resistenza di isolamento (Rins)
- Polarità
Test del ROI e delle prestazioni dell’impianto – Categoria 2 IEC 62446-1:
- Tracciamento della curva I-V e analisi software con TruTest
- Irraggiamento, temperatura, inclinazione, direzione cardinale
Misuratore di irraggiamento wireless: Non sono necessari puntali
Per eseguire misurazioni precise della curva I-V sono necessari i dati di irraggiamento e di temperatura in tempo reale. Il misuratore di irraggiamento
IRR2-BT
incluso si collega in modalità wireless all’
SMFT-1000
per comunicare i dati in tempo reale, fornendo le misurazioni della curva I-V più accurate possibile. Se la connessione wireless viene interrotta per qualsiasi motivo, l’
IRR2-BT
continua a registrare i dati per un massimo di 17 ore, dati che possono essere successivamente abbinati ai test eseguiti con l’
SMFT-1000
.
È fastidioso cambiare continuamente la configurazione dei puntali mentre si eseguono i diversi test. Con il sistema Fluke "Keep the Leads" si perde meno tempo nella configurazione e si commettono meno errori mentre si testano gli impianti fotovoltaici. Ora è possibile eseguire più test sul campo in un tempo minore
Schermo a colori con interfaccia integrata: Le istruzioni su schermo forniscono una guida agevole sui test
Possibilità di impostare l’SMFT-1000 in modalità auto-test per eseguire una sequenza automatica di test in varie combinazioni:
- Con test di isolamento o senza test di isolamento
- Test IEC 62446-1 per Categoria 1 o Categoria 1 e 2
- Test IEC 62446-1 per Classe di protezione I o Classe di protezione II

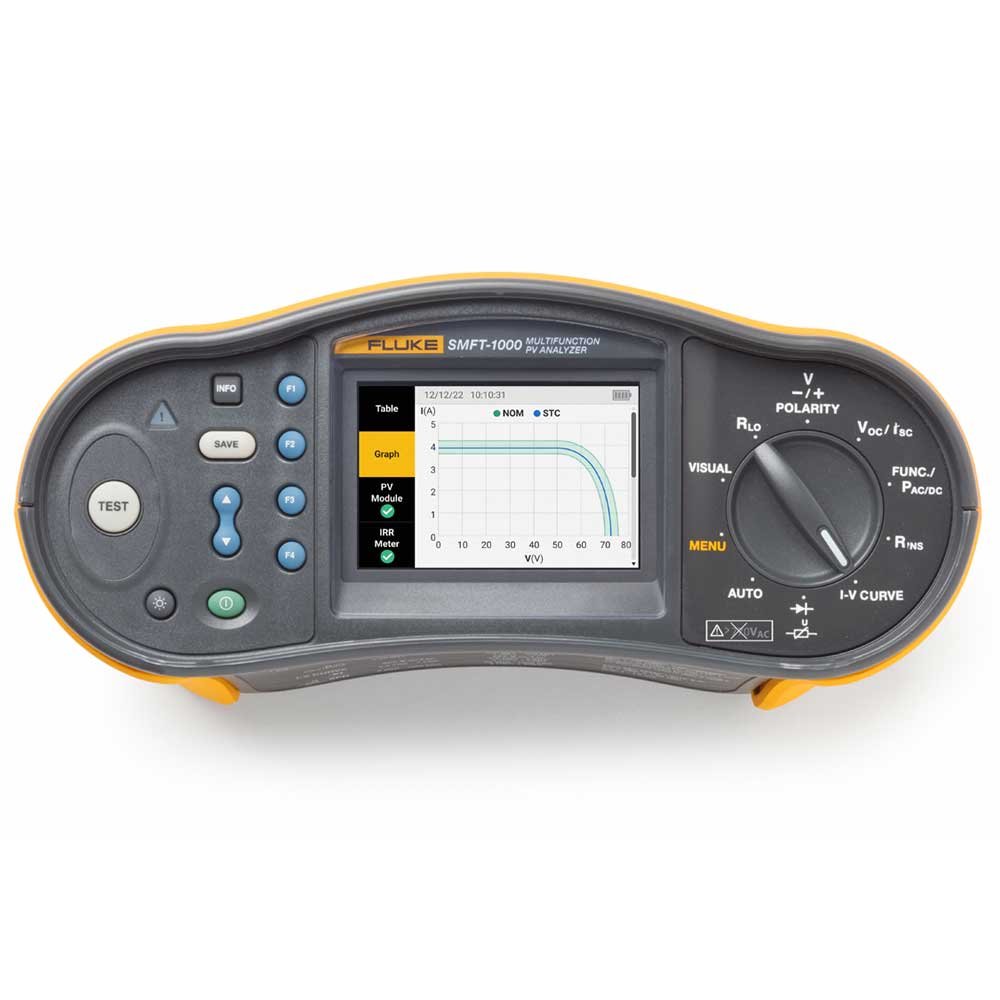

Risultati della curva I-V sul posto: possibilità di confrontare istantaneamente i dati della curva I-V del produttore con i dati misurati
Durante la lettura della
curva I-V
sul campo, l’
SMFT-1000
visualizza la curva man mano che viene caricata nei dati di test, confrontandola con le specifiche del modulo definite dal produttore. Ciò facilita la conferma immediata delle misurazioni senza l’uso di un computer portatile o di un tablet. Possibilità di eseguire il test della
curva I-V
su nuove installazioni per accertare che funzionino secondo le specifiche del sito o per verificare se i moduli o le stringhe esistenti funzionano ai livelli di prestazioni previsti.
Possibilità di registrare le ispezioni visive e successivamente gestire i dati con il software elettrosolare TruTest™
Per soddisfare le normative IEC in materia di ispezioni visive dei sistemi fotovoltaici, SMFT-1000 è dotato di una comoda impostazione con cui registrare le osservazioni direttamente nella memoria. Successivamente, le informazioni possono essere scaricate nel software
TruTest™
e incorporate nel report del progetto.
TruTest™
integra la gestione delle risorse elettrosolari, la memorizzazione dei dati e la creazione dei report in un'unica piattaforma. Sia che si analizzi l'efficienza dei pannelli tramite le curve I-V o si testi la sicurezza degli impianti tramite il regime di test di Categoria 1 in conformità alla norma IEC 62446-1, una corretta gestione dei dati è fondamentale per produrre report di facile comprensione per i clienti. Il software TruTest™ permette di importare i risultati delle misurazioni direttamente dal tester multifunzione elettrosolare nel computer, organizzare e analizzare i dati, confrontare i dati delle singole risorse con le misurazioni precedentemente importate e fornire al cliente un report grafico completo, il tutto in modo rapido e facile.
- Possibilità di gestire facilmente i dati di misurazione dei test di installazione e messa in servizio dei siti elettrosolari
- Possibilità di creare rapidamente ispezioni e report conformi alla norma IEC 62446-1 e ad altre direttive
- Analisi della curva I-V con con agevoli visualizzazioni pass/fail; possibilità di vedere la variazioni della curva I-V tra più visite presso il sito
- Possibilità di confrontare i dati del sito con quelli precedenti per vedere le variazioni nel tempo
- Scarica la versione demo gratuita per 60 giorni di TruTest™. Acquista una licenza software per sbloccare la versione Lite o Advanced.

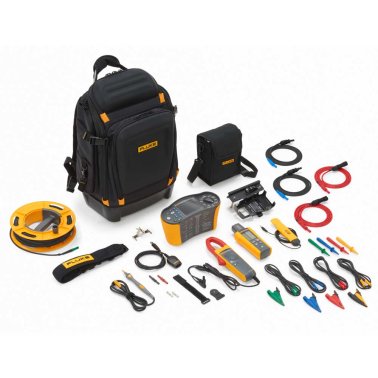

Ecco cosa comprende la fornitura del Tester Fluke SMFT-1000/KIT:
- Zaino portastrumenti professionale Fluke SMFT-1000-BP
- Analizzatore fotovoltaico multifunzione SMFT-1000 con tracolla per il trasporto, kit di fusibili, cavo adattatore da segnale ottico IRDA a segnale USB, adattatore per l’azzeramento
- Misuratore di irraggiamento solare professionale wireless IRR2-BT con sonda di temperatura esterna 80PR-IRR, staffa di montaggio per pannello solare, custodia rigida
- Pinza amperometrica AC/DC da 100 A i100 con set per aggancio magnetico TPAK
- Sonda per test con pulsante di test in remoto TP1000
- Set di puntali TL1000
- Set di puntali TL1000-MC4
- Puntali TL1000/30M in bobina
- Set di accoppiatori
Codici prodotto: 0195112021262, FLK-SMFT-1000/KIT, 1 95112 02126 2, 5280005, 075374
