Marca: Elco

Riduttore di tensione regolabile step-down 1,3V-36V 5A XL4015 con funzionalità caricabatteria e uscita a corrente costante

Art. #: 863KITXL4015

Disponibilità: disponibile
Quantità Prezzo IVA esclusa IVA inclusa*
1 Listino 4,86 € 5,9292 €
1 Promo 4,617 € 5,63274 €
5 5% 4,38615 € 5,351103 €
10 10% 4,1553 € 5,069466 €
25 15% 3,92445 € 4,787829 €
50 20% 3,6936 € 4,506192 €
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Quantità

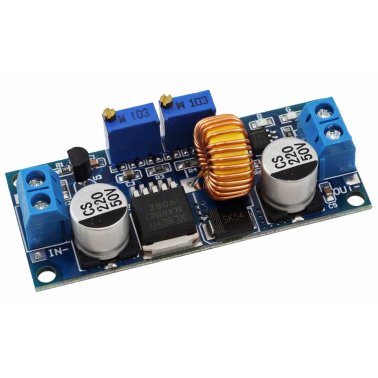

Modulo con inverter switching step-down XL4015. Tensione di ingresso da 6 V a 36 V. Corrente di uscita continua massima 5 A. Tensione di uscita regolabile da 1,3 V a 36 V.

Specifiche Principali


  • Tensione di ingresso: 6-38VDC (Nota: la tensione in ingresso non deve essere superiore a 38V)
  • Tensione di uscita: regolabile 1.25-36 Volt DC
  • Corrente di uscita: 0-5 Ampere
  • Potenza di uscita: 75 Watt
  •  Alta efficienza fino al 96%
  • Funzionalità integrata di protezione termica, protezione corto circuito e funzione di limitazione della corrente di uscita
    Attenzione: non è prevista la protezione per l'inversione di polarità. In questo caso è consigliabile un diodo ad alta corrente (tipo P600M per esempio) in serie con l'ingresso
  • Dimensioni: L x W x H = 62*26*15mm
Riduttore di tensione regolabile step-down 1,3V-36V 5A XL4015

Utilizzo come modulo step-down con protezione da sovracorrente

  • Regolare il trimmer di regolazione della tensione  in modo che la tensione di uscita raggiunga il valore desiderato.
  • Utilizzare un multimetro per misurare la corrente di cortocircuito in uscita mentre si regola il trimmer per la regolazione della corrente in maniera che la corrente di uscita raggiunga il valore di protezione da sovracorrente predeterminato. (Esempio, se il multimetro visualizza il valore corrente di 4A, sarà possibile utilizzare il modulo fino a una corrente massima di 4A)
  • Collegare il carico da alimentare.

Utilizzo come caricabatteria

  • Assicurarsi di conoscere la tensione di mantenimento della batteria e la corrente di carica; (Esempio se i parametri tipici del litio sono 3,7 V/2200 mAh, la tensione di mantenimento è 4,2 V, la corrente di carica massima 1 C, ovvero 2200 mA)
  • A vuoto (senza carico collegato), regolare il  trimmer di regolazione della tensione in modo che la tensione di uscita raggiunga la tensione di mantenimento; (esempio se a 3,7 V batteria al litio ricaricabile, la tensione di uscita può essere regolata a 4,2 V)
  • Utilizzare un multimetro per misurare la corrente di cortocircuito in uscita mentre si regola il trimmer per la regolazione della corrente in maniera che la corrente di uscita raggiunga il valore di protezione da sovracorrente predeterminato. (Esempio, se il multimetro visualizza il valore corrente di 2,2A, sarà possibile utilizzare il modulo fino a una corrente massima di 2,2A)
  • L'impostazione per lo spegnimento della modalità di carica e impostata ad un decimo della corrente nominale della batteria. Questo significa che durante la carica la corrente viene gradualmente ridotta fino ad un decimo della corrente impostata. (Esempio, se la corrente è stata impostata a 2,2A quando la corrente arriverà a 220mA la procedura si interromperà. Il LED blu si spegnerà e si accenderà il LED verde ad indicare la carica completata.
  • Collegare la batteria  da ricaricare.
    IMPORTANTE: seguire tutti i passi riportati prima di collegare la batteria.

Utilizzo come modulo driver LED a corrente costante

  • Regolare il trimmer di regolazione della tensione in modo che la tensione di uscita raggiunga il valore desiderato.
  • Utilizzare un multimetro per misurare la corrente di cortocircuito in uscita mentre si regola il trimmer per la regolazione della corrente in maniera che la corrente di uscita raggiunga il valore di funzione del LED da alimentare.
  • Collegare il LED
    IMPORTANTE: seguire tutti i passi riportati prima di collegare il LED.

Codici Prodotto: 2000000717494, 863KITXL4015, 071749, 71749
