Neutrik PowerCON NAC3MPA Connettore da Pannello di Alimentazione in Ingresso Power IN
Art. #: 321NAC3MPA
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 4,44 € | 5,4168 € |
| 5 | 5% | 4,218 € | 5,14596 € |
| 10 | 10% | 3,996 € | 4,87512 € |
| 20 | 20% | 3,552 € | 4,33344 € |
| 50 | 30% | 3,108 € | 3,79176 € |

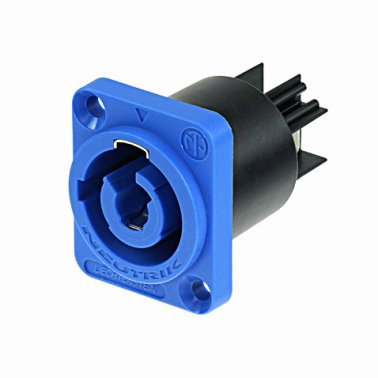

Neutrik PowerCON NAC3MPA Connettore da Pannello di Alimentazione in Ingresso Power IN
Connettore da pannello Power-Con di tipo Power-IN per alimentazione di rete 230VAC, con terminali a faston 4,8mm , colore blu
La linea di connettori PowerCON è adatta per distribuire l'alimentazione di rete 230V verso dispositivi elettrici permettendo sia di immettere tensione che di prelevarla per alimentare dispositivi in cascata. Si compone di spine e prese volanti e da pannello denominate Power-IN (colore blu) e Power-out (colore grigio) tutte con 3 contatti, L+N e terra in grado di accettare cavi con sezione massima di 2,5mm2 . Dispongono di sistema di bloccaggio a vite simile a quello dei connettori Speak-ON; così come questo utlimi, i connettori Power-In e Power-out sono sagomati diversamente in modo da evitare errati cablaggi e possibili cortocircuiti.
Grazie all'elevata robuistezza che consente di porta fino a 20A per contatto, al collaudato sistema In/Out, e al sistema di blocco estremamente efficace, si prestano a svariate applicazioni, sia come prima installazione in dispositivi elettrici, elettronici e musicali sia come sostituzione dei tradizionali connettori AC sprovvisti di sistemi di bloccaggio.
Attenzione: I connettori PowerCON NON hanno capacità di rottura (breaking capacity), pertanto in condizioni di normale utilizzo devono essere accoppiati solo a tensione disinserita.
Caratteristiche principali:
- Power-in (blu) e Power-out (grigio) con diverse forme per evitare errati cablaggi.
- Rapido sistema di aggancioTwist-lock
- Estremamente robusto ed affidabile
- 3 contatti per fase, neutro e messa a terra
- Codolo antipiega migliorato
- Certificato UL, cUL, VDE, SEV
- Marchiato con ologramma Neutrik a garanzia dell'autenticità del prodotto.
Esempio di utiilzzo dei connettori Power-In e power-out
Specifiche:
- Codice: NAC3MPA-1
- Tipologia: spina maschio a pannello
- Resistenza di contatto: ≤ 3 mΩ
- Dielettrico: 4 kVdc / 2.8 kVac
- Resistenza di isolamento: > 0.1 GΩ (after damp heat test IEC 68-2-30)
- Numero contatti: 2 + PE
- Corrente nominale per contatto: 20 A rms
- Tensione nominale: 250 V ac
- Lifetime: > 1000 cicli di accoppiamento
- Sistema di blocco: Quick Lock
- Temperatura di lavoro: -30 °C +80 °C
