Pinza per correnti di dispersione Fluke 360
Art. #: 560360
.gif)

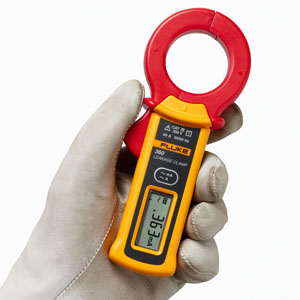

PINZA PER CORRENTI DI DISPERSIONE FLUKE 360
ll tester Fluke 360 per la misura delle correnti di dispersione, robusto e accurato, rappresenta la soluzione ideale per la misura delle correnti di dispersione. Concepito per l'effettuazione di controlli non invasivi delle condizioni di isolamento, il multimetro Fluke 360 per la misura delle correnti di dispersione consente di realizzare prove senza dover spegnere l'installazione o scollegare l'apparecchiatura. Ciò consente di risparmiare tempo, senza compromettere qualità o sicurezza. L'originale ganascia del multimetro a pinza Fluke 360 per la misura delle correnti di dispersione AC elimina l'influenza esercitata dai conduttori di corrente adiacenti e riduce gli effetti dei campi magnetici esterni anche a bassa corrente. Ciò consente di realizzare prove accurate e affidabili negli angusti ambienti elettrici di oggigiorno. La ganascia resistente e di elevata qualità del tester Fluke 360 per la misura delle correnti di dispersione garantisce un'elevata stabilità quanto a ripetibilità e durata a lungo termine.
 |  |  |
PERCHÉ SI ESEGUONO TEST ATTI A RILEVARE LA PRESENZA DI CORRENTE DI DISPERSIONE?
Le correnti di dispersione possono essere indice dell'efficacia dell'isolamento su conduttori. Alti livelli di corrente di dispersione possono essere presenti nei circuiti dove la resistenza di isolamento è bassa o dove vengono utilizzate apparecchiature elettroniche con filtri. Le correnti di dispersione possono causare guasti al normale funzionamento delle apparecchiature e degli impianti. È possibile individuare l'origine delle correnti di dispersione utilizzando il multimetro a pinza Fluke 360 per la misura della corrente di dispersione ed eseguendo misurazioni sistematiche all'interno dell'impianto. Il grande vantaggio che ne deriva è che i test delle correnti di dispersione, diversamente dai test dell'isolamento, possono essere eseguiti durante il normale funzionamento, senza la necessità di disattivare l'alimentazione dell'impianto e delle apparecchiature.
 |  |  |  |

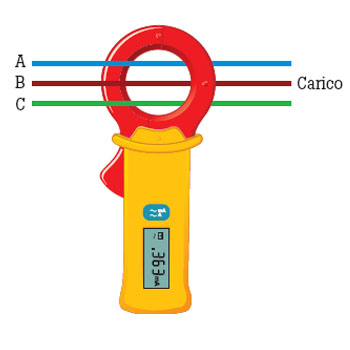

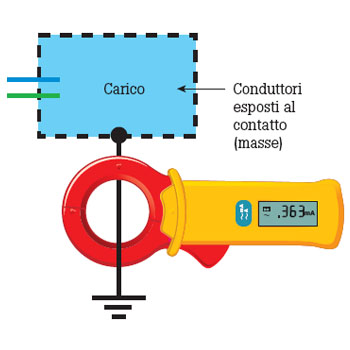

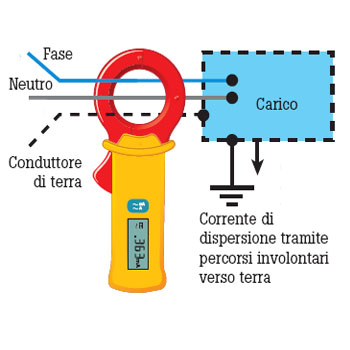

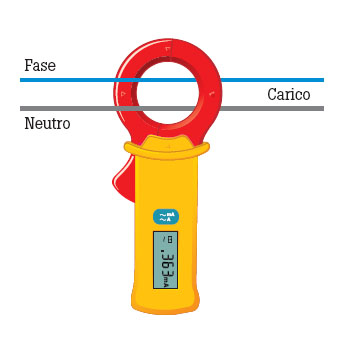

| Test di circuiti monofase | Test di circuiti trifase | Misura della corrente di dispersione attraverso il conduttore di massa | Misura della corrente di dispersione attraverso percorsi involontari verso terra |
CARATTERISTICHE
- Misura della corrente di dispersione con gamma di 3 mA e risoluzione di 1 µA, per un monitoraggio accurato dell'erosione dell'isolamento
- Ampia gamma di misure, da 1 µA fino a 60 A, per tutte le esigenze di installazione
- Speciale schermatura per assicurare risultati precisi durante le misure effettuate vicino ad altri conduttori
- La struttura della pinza può sopportare oltre 50.000 operazioni. Inoltre, grazie alla sua robustezza, la durata della pinza per la misura della corrente di dispersione è estesa.
- Facile da trasportare, il tester tascabile per la misura delle correnti di dispersione è dotato di un'ampia ganascia di 40 mm (1,5 in)
- Comodo pulsante "Display-Hold" per acquisire misure delle correnti di dispersione in luoghi difficili da raggiungere
- Spegnimento automatico, con cicalino di avviso, salvaguarda la durata della batteria
- Conformità allo standard IEC1010 ed EMC per misure sicure
- Conforme a tutte le classi di sicurezza VDE0404-4 e VDE0702 relative ad applicazioni e prestazioni per le correnti di dispersione e la misura della corrente differenziale degli apparecchi
SPECIFICHE
| SPECIFICHE ELETTRICHE | |
| Specifiche a | 23 ± 5 °C, 80 % RH massima |
| Gamma 3 mA | Risoluzione: 0,001 mA Precisione: 1% + 5 Corrente consentita massima: 60 A RMS |
| Gamma 30 mA | Risoluzione: 0,01 mA Precisione: 1% + 5 Corrente consentita massima: 60 A RMS |
| Gamma 30 A | Risoluzione: 0,01 A Precisione: 1% + 5 Corrente consentita massima: 60 A RMS |
| Gamma 60 A | Risoluzione: 0,1 A Precisione: 5% + 5 Corrente consentita massima: 60 A RMS |
| Rilevamento valore medio e calibrazione valore RMS | Precisione specificata a: 50/60 Hz |
| SPECIFICHE GENERALI | |
| Metodo di rilevamento | Valore medio |
| Display | Display digitale: 3200 punti Display a istogramma: 32 segmenti, LCD |
| Ciclo di misura | 2 volte al secondo (display digitale), 12 volte al secondo (display a istogramma) |
| Selettore di intervallo | Gamma automatica |
| Temperatura e umidità dell'ambiente | Da 0 a 50 °C, 80 % RH o meno (assenza di condensa) |
| Coefficiente di temperatura | 0,05% dell'intervallo/°C o inferiore (entro l'intervallo compreso fra 0 e 18 °C e fra 28 e 50 °C per misure di 0-50 A) |
| Influenza del campo magnetico esterno | 0,0005% tipico |
| Influenza della posizione del conduttore | Entro i limiti di precisione |
| Tensione del circuito | <300 Vrms |
| Standard di sicurezza | EN 61010-1, EN 61010-2-032, 300 V CAT III, grado di inquinamento 2 |
| Tensione di tenuta | 3,7 kV AC |
| Tipo di batterie | Batteria al litio 1 x 3 V (elettriche ultrapiatte) CR2032 |
| Durata della batteria | Circa 90 ore (se utilizzata senza interruzione) |
| Spegnimento automatico | Circa 10 minuti |
| Diametro del conduttore misurabile | 40 mm massimo |
| Peso | 200 g |
| Dimensioni | 176 x 70 x 25 mm |
| Altezza operativa | 2000 m |
(Maggiori specifiche nel file allegato)
IN DOTAZIONE
- Fluke 360 Multimetro a pinza per la misura della corrente AC
- Borsa da trasporto morbida
- Manuale d'uso
