Rigol DS1104Z Plus Oscilloscopio 100MHz 4 Canali 1GS/s
Art. #: 560DS1104Z-PLUS
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 439,00 € | 535,58 € |

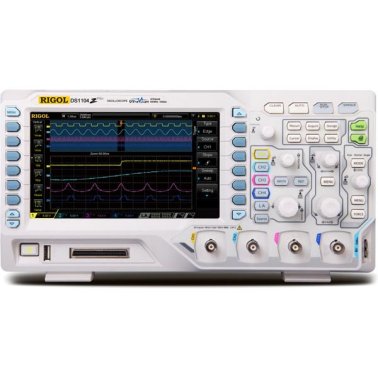

Rigol DS1104Z Plus Oscilloscopio 100MHz 4 Canali 1GS/s
Il DS1104Z Plus è un oscilloscopio digitale a 4 canali con banda passante di 100MHz, 1GSa/s di campionamento 12 Mpt di memoria. E' uno strumento con un eccezionale rapporto prezzo/prestazioni, nato per soddisfare le esigenze del tecnico elettronico e grazie all'ampio display da 7 pollici, la tecnologia UltraVision garantiscono eccellenti e potenti funzioni di trigger e incredibili capacità di analisi. Questa versione è dotata di una porta predisposta per l'installazione dell'analizzatore logico opzionale MSO. Acquistando e installando l' MSO Upgrade Kit, lo strumento, oltre ai 4 canali analogici, guadagna altri 16 canali digitali diventando di fatto un oscilloscopio MSO1104Z.
Specifiche Tecniche
- Banda passante 100MHz
- Campionamento real-time 1GSa/s
- Profondità di memoria standard fino a 12M, opzionale fino a 24M
- 4 canali analogici
- Elevata velocità di cattura delle forme d'onda fino a 30.000 wfms/s
- Innovativa tecnologia "UltraVision"
- Schermo 7” TFT WVGA (800X480)
- Trigger avanzati e decodificatori di bus seriali RS232, I2C, SPI
- Interfacce: USB Host e USB device, LAN (LXI)
AMPIO DISPLAY PER 4 CANALI
Il display da 7" (17,8 cm) pollici con una risoluzione di 800 x 480 punti, permette di visualizzare in maniera ottimale tutti i quattro canali.
MEMORIA 12 MPT
E possibile memorizzare fino a 12 milioni di punti di misura, zoomare in una parte selezionata delle forme d'ondae analizzarne i particolari. Il modulo memoria opzionale estende la memoria a 24 milioni di punti.
CATTURA VELOCE
L'elevato campionamento (fino a 1GSa/s) abbinata alla grande memoria, permette di registrare eventi molto veloci.
MULTI-LEVEL INTENSITY GRADING DISPLAY
Il Multi-Level Grading Intensity display permette di visualizzare completamente segnali particolarmente complessi ed estesi.
FUNZIONALITÀ MSO READY
Come tutti i modelli della serei DS1000Z-Plus, anche il DS1074S-Plus può essere facilmente aggiornato con l'opzione MSO. Basta acquistare l'opzione MSO1000Z, che comprende la sonda logica Rigol RPL1116 (Logic Analysis Probe) per avere altri 16 canali digitali per l'analisi dei segnali logici.
IN DOTAZIONE CON LO STRUMENTO
- 4 sonde passive (150MHz) Rigol RP2200
- Cavo USB
- Cavo di alimentazione
