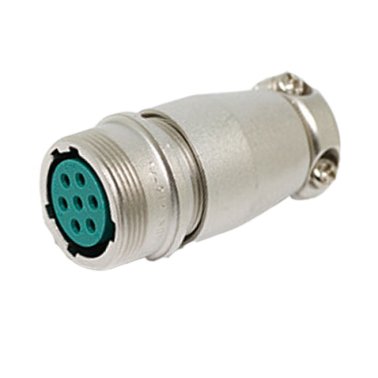

SRCN1A16-7S Presa Volante Filettata 7 Poli Femmina

SRCN1A16-7S Presa Volante Filettata 7 Poli Femmina

Connettore circolare realizzato in lega di alluminio con caratteristiche di robustezza e di affidabilità molto elevate. Particolarmente indicato per impieghi industriali.

• Conformità: JIS C 5432, UL
• Leggero e compatto
• Accoppiamento tramite ghiera filettata
• Scanalature per impedire accoppiamenti errati
• Tutti i connettori disponibili sia con inserti spina o presa.

Applicazioni

• sistemi di trasmissione e comunicazione
• apparecchiature audio
• dispositivi di telecomunicazione
• computer e periferiche
• apparecchiature di misurazione
• macchine utensili
• distributori automatici
• apparecchiature di intrattenimento elettronico e altre apparecchiature elettroniche / elettriche.

Composizione del codice prodotto

I connettori SRCN sono disponibili in 3 tipologie (Shell Style):

• Connettore Volante Filettato (Cable Connecting Plug, codice 1)
• Connettore da pannello Filettato (Box Mounting Receptacle, codice 2)
• Connettore Volante con Ghiera (Straight Plug, codice 6)

Ogni tipologia è disponibile in 4 diverse dimensioni (Shell Size) con diversi numeri di pin (No. of Contacts). Infine ogni connettore puo essere di tipo maschio (spina, con finale P - pin) oppure femmina (presa, con finale S - socket)

Per l'ordine di una coppia di connettori che compatibili occorre ricordare che:

• Dimensione (Shell Size) e Numero di Contatti devono corrispondere.
• Il genere deve essere opposto tra i due connettori.
• Il Connettore Volante con Ghiera è compatibile con il Connettore Volante Filettato e con il Connettore da pannello Filettato
• Il Connettore Volante Filettato non è compatibile con il Connettore da pannello Filettato

Caratteristiche Tecniche

• Numero di Contatti: 7
• Sezione del Cavo max: 16 AWG
• Contatti: Argentati
• Corrente Nominale: 10 Ampere
• Isolamento Dielettrico (VAC RMS per 1 minuto): 1000VAC
