Generatore di Segnale 0-10 Volt e di Loop 4-20mA
Art. #: 560GEN010420
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 30,75 € | 37,515 € |
| 1 | Promo | 29,2125 € | 35,63925 € |
| 3 | 5% | 27,75188 € | 33,857294 € |

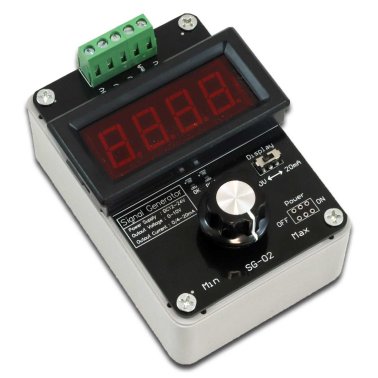

Generatore Calibratore di Segnale 0 - 10 Volt e Loop 4-20mA
Funzionamento semplice ed efficace. Basta ruotare il potenziomentro per generare un segnale di tensione 0-10 V o un segnale di corrente 0 / 4-20 mA. Può essere utilizzato come generatore di segnale, generatore di valore, per la regolazione di valori, controllo inverter, debug di PLC e sistemi automatici e per simulare il comportamento di un trastuttore o di un sensore.
Caratteristiche Principali
- Tensione di alimentazione: 24 Volt DC
- Segnale di uscita: 0 / 4-20 mA o 0-10 V
- Precisione della visualizzazione: Corrente: 0,1 mA - Tensione: 0,01 V.
- Dimensione: 100 x 68 x 38 millimetri
Schema di collegamento
- Power Supply +
"24V"
- Power Supply -
"0V"
- Signal Output -
"0V"
- Current Output +
"0-20mA"
- Voltage Output + "0-10V"
Procedura per la Calibrazione
Display Corrente
Ruotare in senso orario il potenziometro multigiro al massimo, e commutare l'interruttore "Display" verso destra su 20mA e quindi con un multimetro verificare il valore della corrente in uscita. A questo punto, è possibile regolare il potenziometro di regolazione del display corrente per rendere il valore di visualizzazione uguale al valore di uscita effettivo.
Display Tensione
Ruotare in senso orario il potenziometro multigiro al massimo, e commutare l'interruttore "Display" verso destra su 10V e quindi con un multimetro verificare il valore della tensione in uscita. A questo punto, è possibile regolare il potenziometro di regolazione del display tensione per rendere il valore di visualizzazione uguale al valore di uscita effettivo.
