Connettore IDC Femmina 14 poli passo 2,54 mm per Cavo Flat Connfly
Art. #: 325CSPF14ECO
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,6825 € | 0,83265 € |
| 1 | Promo | 0,546 € | 0,66612 € |
| 10 | 10% | 0,4914 € | 0,599508 € |
| 50 | 20% | 0,4368 € | 0,532896 € |
| 144 | 50% | 0,273 € | 0,33306 € |
| 288 | 60% | 0,2184 € | 0,266448 € |

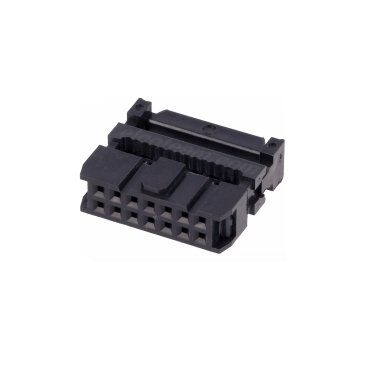

Connettore IDC Femmina 14 poli passo 2,54 mm per Cavo Flat Connfly DS1016-14MA2BB
Connettore a perforazione di isolante molto usato in elettronica per intestare i cavi flat (ribbon cable) disponibili in diverse larghezze a seconda del numero di conduttori (da 10 fino a 64 poli). I cavi flat sono largamente usati in elettronica per la trasmissioni dati e rappresentano il metodo di connessione scheda-scheda più economico ed efficace.
Il montaggio di tipo (IDC Insulation-displacement contact) consente un sicuro assemblaggio del cavo senza la necessità di utensili particolari: con una leggera pressione esercitata sul retro del connettore il codolo di ciascun contatto (già in posizione) penetra nell'isolante del cavo flat entrando in contatto direttamente con il conduttore interno del polo.
Caratteristiche
- N. contatti: 14 (7+7)
- Passo: 2,54 mm (1/10")
- Materiale corpo: termoplastica isolante UL94V
- Materiale contatti: bronzo nichelato
- Colore corpo: nero
- Resistenza di contatto: 20mΩ
- Resistenza di isolamento: 1000MΩ
- Tensione di test dielettrico: 500 VAC RMS (1 minuto)
- Larghezza A: 22,44 mm
- Larghezza B: 15,24 mm
Dimensioni e ingombri
