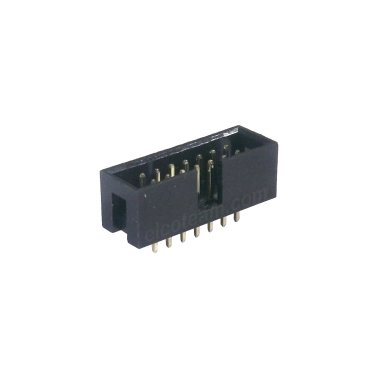

Connettore Maschio 14 poli Verticale da PCB passo 2,54 mm per prese IDC
Art. #: 325CSWS14E
Disponibilità:
disponibile
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,32939 € | 0,401856 € |
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente
Connettore Maschio 14 poli Verticale da PCB passo 2,54 mm per prese IDC
Connettore verticale filo scheda 14 vie da circuito stampato per connettori femmina IDC a perforazione di isolante.
Molto utilizzato in elettronica ed elettrotecnica per realizzare connessioni di tipo scheda-scheda utilizzando cavi flat a perforazione di isolante (IDC insulation-displacement contact).
Il passo standard di 2,54mm (1/10") facilita l'assemblaggio con pcb standard e con piastre preforate. Alcune versioni come la 40 pin (20+20) e la 34 (17+17) sono utilizzate anche nel settore informatico per connessioni parallele tra hard-disk (IDE) o il floppy reader e la motherboard.
Caratteristiche
- N. contatti: 14 (7+7)
- Passo: 2,54 mm (1/10")
- Materiale corpo: termoplastica isolante UL94V
- Materiale contatti: ottone dorati
- Colore: nero
- Resistenza di contatto: 20mΩ
- Resistenza di isolamento: 1000MΩ
- Tensione di test dielettrico: 500 VAC RMS (1 minuto)
- Larghezza A: 25,38
- Larghezza B: 23,18
- Larghezza C: 15,24
- Altezza E: 3,10
Dimensioni ed ingombri
