Connettore Maschio 16 poli Verticale da PCB passo 2,54 mm per prese IDC Connfly
Art. #: 325CSWS16E-CO
Disponibilità:
disponibile
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,336 € | 0,40992 € |
| 1 | Promo | 0,28 € | 0,3416 € |
| 10 | 10% | 0,252 € | 0,30744 € |
| 50 | 20% | 0,224 € | 0,27328 € |
| 100 | 30% | 0,196 € | 0,23912 € |
| 200 | 50% | 0,14 € | 0,1708 € |
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente

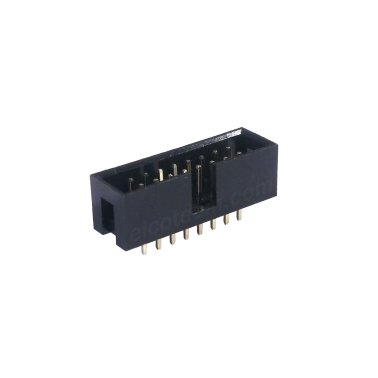

Connettore Maschio 16 poli Verticale da PCB passo 2,54 mm per prese IDC Connfly DS1013-16SSIB1
Connettore verticale filo scheda 16 vie da circuito stampato per connettori femmina IDC a perforazione di isolante.
Molto utilizzato in elettronica ed elettrotecnica per realizzare connessioni di tipo scheda-scheda utilizzando cavi flat a perforazione di isolante (IDC insulation-displacement contact).
Il passo standard di 2,54mm (1/10") facilita l'assemblaggio con pcb standard e con piastre preforate. Alcune versioni come la 40 pin (20+20) e la 34 (17+17) sono utilizzate anche nel settore informatico per connessioni parallele tra hard-disk (IDE) o il floppy reader e la motherboard.
Caratteristiche
- N. contatti: 16 (8+8)
- Passo: 2,54 mm (1/10")
- Materiale corpo: termoplastica isolante UL94V
- Materiale contatti: ottone dorati
- Colore: nero
- Resistenza di contatto: 20mΩ
- Resistenza di isolamento: 1000MΩ
- Tensione di test dielettrico: 500 VAC RMS (1 minuto)
- Larghezza A: 27,92
- Larghezza B: 25,72
- Larghezza C: 17,78
- Altezza E: 3,10
Dimensioni ed ingombri
