Connettore Maschio 20 poli Verticale da PCB passo 2,54 mm per prese IDC Connfly
Art. #: 325CSWS20E-CO
Disponibilità:
disponibile
| Quantità | Prezzo | IVA esclusa | IVA inclusa* |
|---|---|---|---|
| 1 | Listino | 0,38233 € | 0,466443 € |
* In fase di conferma d'ordine, i prezzi IVA inclusa verranno arrotondati alla seconda cifra decimale in accordo alla normativa vigente

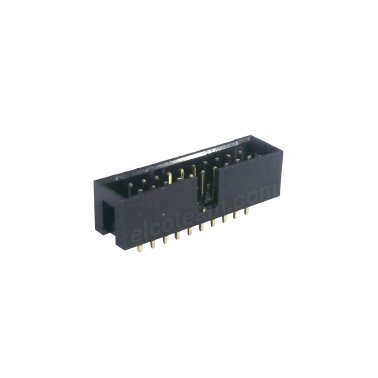

Connettore Maschio 20 poli Verticale da PCB passo 2,54 mm per prese IDC Connfly DS1013-20SSIB1
Connettore verticale filo scheda 20 vie da circuito stampato per connettori femmina IDC a perforazione di isolante.
Molto utilizzato in elettronica ed elettrotecnica per realizzare connessioni di tipo scheda-scheda utilizzando cavi flat a perforazione di isolante (IDC insulation-displacement contact).
Il passo standard di 2,54mm (1/10") facilita l'assemblaggio con pcb standard e con piastre preforate. Alcune versioni come la 40 pin (20+20) e la 34 (17+17) sono utilizzate anche nel settore informatico per connessioni parallele tra hard-disk (IDE) o il floppy reader e la motherboard.
Caratteristiche
- N. contatti: 20 (10+10)
- Passo: 2,54 mm (1/10")
- Materiale corpo: termoplastica isolante UL94V
- Materiale contatti: ottone dorati
- Colore: nero
- Resistenza di contatto: 20mΩ
- Resistenza di isolamento: 1000MΩ
- Tensione di test dielettrico: 500 VAC RMS (1 minuto)
- Larghezza A: 33
- Larghezza B: 30,80
- Larghezza C: 22,86
- Altezza E: 3,10
Dimensioni ed ingombri
