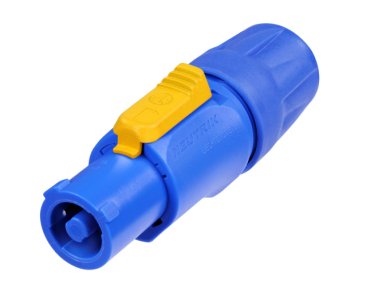

Neutrik PowerCON NAC3FCA-D Connettore volante di alimentazione in ingresso Power IN, versione Bulk
Art. #: 321NAC3FCAD
Neutrik PowerCON NAC3FCA-D Connettore volante di alimentazione in ingresso Power IN versione bulk
Connettore volante Power-Con di tipo Power-IN per alimentazione di rete 230VAC, con terminali a vite, colore blu, Versione bulk senza confezione originale
La linea di connettori PowerCON è adatta per distribuire l'alimentazione di rete 230V verso dispositivi elettrici permettendo sia di immettere tensione che di prelevarla per alimentare dispositivi in cascata. Si compone di spine e prese volanti e da pannello denominate Power-IN (colore blu) e Power-out (colore grigio) tutte con 3 contatti, L+N e terra in grado di accettare cavi con sezione massima di 2,5mm2 . Dispongono di sistema di bloccaggio a vite simile a quello dei connettori Speak-ON; così come questo utlimi, i connettori Power-In e Power-out sono sagomati diversamente in modo da evitare errati cablaggi e possibili cortocircuiti.
Grazie all'elevata robuistezza che consente di porta fino a 20A per contatto, al collaudato sistema In/Out, e al sistema di blocco estremamente efficace, si prestano a svariate applicazioni, sia come prima installazione in dispositivi elettrici, elettronici e musicali sia come sostituzione dei tradizionali connettori AC sprovvisti di sistemi di bloccaggio.
Attenzione: I connettori PowerCON NON hanno capacità di rottura (breaking capacity), pertanto in condizioni di normale utilizzo devono essere accoppiati solo a tensione disinserita.
Caratteristiche principali:
- Power-in (blu) e Power-out (grigio) con diverse forme per evitare errati cablaggi.
- Rapido sistema di aggancioTwist-lock
- Estremamente robusto ed affidabile
- Design ergonomico
- Passacavo unico Neutrik
- Codolo antipiega migliorato
- Certificato UL, cUL, VDE, SEV
- Marchiato con ologramma Neutrik a garanzia dell'autenticità del prodotto.
Esempio di utiilzzo dei connettori Power-In e power-out
Specifiche:
- Codice: NAC3FCA-D Versione bulk (senza confezione originale)
- Tipologia: presa femmina volante
- Resistenza di contatto: ≤ 3 mΩ
- Dielettrico: 4 kVdc / 2.8 kVac
- Resistenza di isolamento: > 0.1 GΩ (after damp heat test IEC 68-2-30)
- Numero contatti: 2 + PE
- Corrente nominale per contatto: 20 A rms
- Tensione nominale: 250 V ac
- Diametro esterno cavo: 6 - 15 mm
- Lifetime: > 1000 cicli di accoppiamento
- Sezione cavo: 14 AWG 2,5 mm²
- Sistema di blocco: Quick Lock
- Temperatura di lavoro: -30 °C +80 °C
