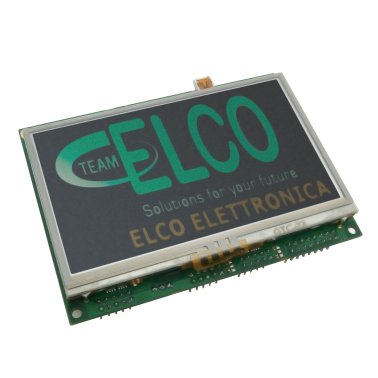

Modulo Programmabile con Display LCD Touch Screen 4,3" 480x272 punti, Bus Seriale, USB, SPI, I2C e I/O analogici e PWM
Art. #: 180TU480X272C-K611A1TU
Noritake Itron TU480X272C-K611A1TU Modulo TFT integrato con CPU 180MHz, 128 MB memoria Flash, Bus RS232, RS485, RS422, USB, 3V3 SPI, I2C, Async, programmabile con iDevOS
Questo modulo integra un display TFT con risoluzione 480x272 pixel a 24bit in grado di visualizzare fino a 16 milioni di colori ed è assemblato su un PCB a basso profilo con uno spessore inferiore a 10 millimetri.
La CPU ARM a 180MHz è supportata da 64MB di SDRAM e da 128MB di memoria NAND flash ed è preposta al controllo dell'elaborazione dati, alla generazione dei font, alla gestione del display ed al controllo delle periferiche
Una memoria aggiuntiva EEPROM non volatile di 8kb è permette di memorizzare dati di sistema e dati utente mentre l'alloggiamento per scheda SD permette l'archiviazione ed il caricamento del sistema operativo.
Altre caratteristiche sono il watchdog integrato che permette il reset del modulo in caso di funzionamento, il debugger integrato per la verifica del del programma e l'utilizzo di iDevOS, un linguaggio ad alto livello ad oggetti facile da utilizzare che semplifica molto la programmazione.
L'ampia disponibilità di bus di comunicazione (seriale RS232, 485 e 422) USB, 3V3 SPI, I2C e Async, i diversi ingressi analogici ed uscite PWM rendono questo modulo estremamente versatile per essere impiegato in progetti nuovi oppure per essere sostuito a moduli LCD a linea in apparti esistenti con un rischio minimo.
Specifiche
| Dimensioni schermo | 4.3" |
| Risoluzione | 480x272 pixel |
| Area visibile | 95x54 mm |
| Dimensioni PCB | 108x80 mm |
| Colori | 16 milioni |
| Alimentazione | 5VDC |
| Consumo | 350mA |
| SPI/I2C/Async | 3.3V logic (5V Option) |
| Connessioni I/O | 3.3V logic Up to 32 user I/O |
| Porta RS232 | +7V/-3V Out, +/-15V In |
| Tipo Display | Transmissive |
| Rapporto di contrasto | 250:1 |
| Angolo di visione | 60° min. |
| Temperatura di lavoro | -20C +70°C |
| CPU | ARM9 184MHz |
| Memoria | 64M byte RAM 128M byte NAND 8K EEPROM |
| Audio | AC97 Bus |
| Altre caratteristiche |
|
| Systema operativo | iDevOS |
Dimensioni ed ingormbri
