Siglent SDG1032X Generatore di Funzioni e forme d'onda arbitrarie 30MHz 14 bit
Art. #: 560SDG1032X
Disponibilità:
Prodotto obsoleto – Fuori produzione

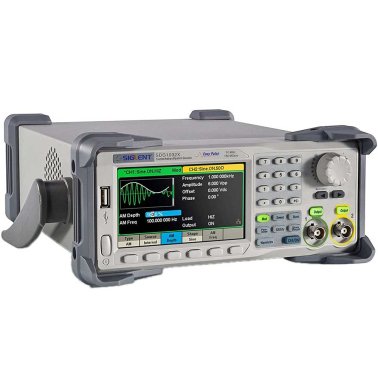

Siglent SDG1032X 30 MHz Generatore di Funzioni e forme d'onda arbitrarie a doppio canale
SIGLENT SDG1032X è un generatore di funzioni e forme d'onda arbitrarie a doppio canale con specifiche che includono una larghezza di banda massima di 30 MHz, una frequenza di campionamento di 150 MSa / s e una risoluzione verticale di 14 bit. La tecnica proprietaria EasyPulse aiuta a risolvere i punti deboli insiti nei generatori DDS tradizionali durante la generazione di forme d'onda a impulsi e lo speciale generatore quadrato è in grado di generare forme d'onda quadrate fino a 30 MHz di frequenza con basso jitter. Con questi vantaggi, l'SDG1032X può fornire agli utenti una varietà di segnali ad alta fedeltà / jitter basso, soddisfacendo al contempo le crescenti esigenze di un'ampia gamma di applicazioni complesse e varie.
Caratteristiche principali
- Doppio canale, con larghezza di banda fino a 30 MHz e ampiezza fino a 20 Vpp
- Frequenza di campionamento di 150 MSa / s, risoluzione verticale a 14 bit e lunghezza della forma d'onda di 16 kpts
- L'innovativa tecnologia EasyPulse, in grado di generare forme d'onda Pulse a jitter inferiore, offre un'ampia gamma e una precisione estremamente elevata nella regolazione della larghezza dell'impulso e dei tempi di salita / discesa
- Circuito speciale per la funzione onda quadra, in grado di generare onde quadre fino a 60 MHz con jitter inferiore a 300 ps + 0,05 ppm di periodo
- Molti tipi di modulazione analogica e digitale: AM, DSB-AM, FM, PM, FSK, ASK, PSK e PWM
- Funzioni Sweep e Burst
- Funzione generatore di armoniche
- Funzione Waveform Combining
- Contatore di frequenza ad alta precisione
- Interfacce standard: host USB, dispositivo USB (USBTMC), LAN (VXI-11)
- Interfaccia opzionale: GPIB
- Display TFT-LCD da 4,3 "
Innovativa tecnologia EasyPulse
Quando una forma d'onda Pulse viene generata da un comune generatore DDS, si verificherà un jitter di un clock se la frequenza di campionamento non è un multiplo relativo a un numero intero della frequenza di uscita. La tecnologia SDG1000X EasyPulse supera con successo questa debolezza nei progetti DDS e aiuta a produrre forme d'onda di impulsi a basso jitter.
